Lab Digital Io

개요

디지털 IO를 사용하여 보드 상의 버튼 상태에 따라 LED를 ON/OFF 한다.

목적

• 디지털 IO 관련설정 학습 후 DAVE DIGITAL_IO APP을 활용한 관련설정 실습
• DIGITAL_IO APP 관련 메쏘드를 사용하여 운용방법 학습

학습성과

• DAVE 환경에서 디지털 IO를 운용할 수 있다.

선행사항들

참고자료 및 심화학습

• Lecture DigitalIos

예제에 대한 설명

예제 동작

• LED1
  • 버튼 조작에 따라 LED1에 ON(3.3 V) / OFF(0 V) 전압이 인가된다.
• LED2
  • 버튼 조작에 따라 LED1에 ON(3.3 V) / OFF(0 V) 전압이 인가된다.

프로그램 구조

DAVE APP

• DIGITAL_IO

Name	Pin Direction
dhDIGITAL_IN_0	Input
dhDIGITAL_IN_1	Input
dhDIGITAL_OUT_0	Input/Output
dhDIGITAL_OUT_1	Input/Output

Functions

• main
  • dhDIGITAL_IN_0의 상태를 DIGITAL_IO_GetInput 메쏘드를 사용하여 입력받고 입력에 따라 결과를 DIGITAL_IO_SetOutputHigh / DIGITAL_IO_SetOutputLow 메쏘드를 사용하여 출력한다.
  • dhDIGITAL_IN_1의 상태를 DIGITAL_IO_GetInput 메쏘드를 사용하여 입력받고 입력에 따라 결과를 DIGITAL_IO_SetOutputHigh / DIGITAL_IO_SetOutputLow 메쏘드를 사용하여 출력한다.

준비물과 하드웨어 구성

• XMC4500 Relax Lite Kit-V1
• DAVE v4.3.2

프로그램 작성

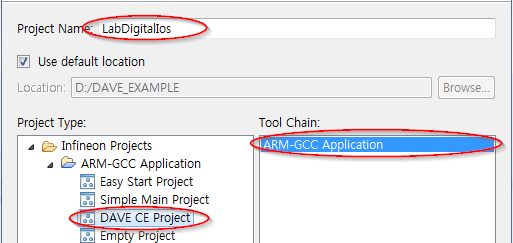

1. 상단의 [File]-[New]-[DAVE Project] 메뉴를 사용하여 DAVE Project를 새로 만든다.

1. 툴바에서 Add New APP 을 사용하여 다음과 같이 DIGITAL_IO APP을 검색하고 4개 추가한다.

1. DIGITAL_IO_0, DIGITAL_IO_1, DIGITAL_IO_2, DIGITAL_IO_3의 오른쪽 마우스 메뉴에서 Rename Instance Label 을 선택하여 라벨이름을 각각 DIGITAL_IN_0, DIGITAL_IN_1, DIGITAL_OUT_0, DIGITAL_OUT_1로 변경한다.

1. DIGITAL_IN_0, DIGITAL_IN1은 다음과 같이 설정한다.

1. DIGITAL_OUT_0, DIGITAL_OUT_1은 다음과 같이 설정한다.

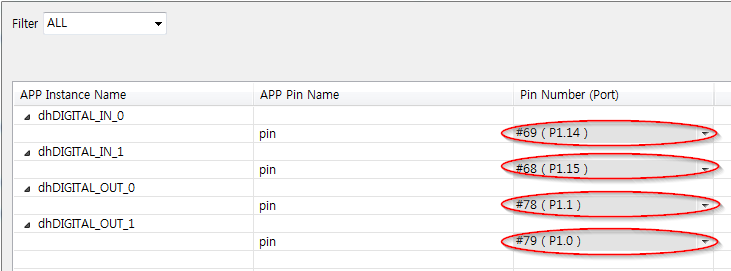

1. 툴바에서 Manual Pin Allocator 를 사용하여 핀을 다음과 같이 설정한다.

1. 툴바에서 Generate Code 를 사용하여 APP 설정을 코드에 적용한다.

2. main 함수에 다음과 같이 코드를 입력한다.

#include <DAVE.h>                 //Declarations from DAVE Code Generation (includes SFR declaration)

/**

 * @brief main() - Application entry point
 *
 * <b>Details of function</b><br>
 * This routine is the application entry point. It is invoked by the device startup code. It is responsible for
 * invoking the APP initialization dispatcher routine - DAVE_Init() and hosting the place-holder for user application
 * code.
 */

int main(void)
{
  DAVE_STATUS_t status;

  status = DAVE_Init();           /* Initialization of DAVE APPs  */

  if(status != DAVE_STATUS_SUCCESS)
  {
    /* Placeholder for error handler code. The while loop below can be replaced with an user error handler. */
    XMC_DEBUG("DAVE APPs initialization failed\n");

    while(1U)
    {

    }
  }

  /* Placeholder for user application code. The while loop below can be replaced with user application code. */
  while(1U)
  {
    if (DIGITAL_IO_GetInput(&dhDIGITAL_IN_0) == 0U)
        DIGITAL_IO_SetOutputHigh(&dhDIGITAL_OUT_0);
    else
        DIGITAL_IO_SetOutputLow(&dhDIGITAL_OUT_0);

    if (DIGITAL_IO_GetInput(&dhDIGITAL_IN_1) == 0U)
        DIGITAL_IO_SetOutputHigh(&dhDIGITAL_OUT_1);
    else
        DIGITAL_IO_SetOutputLow(&dhDIGITAL_OUT_1);
  }
}

1. 빌드 후 코드를 마이크로컨트롤러에 다운로드한다.

실행결과

• LED1
  • BUTTON1을 누르면 켜진다.
  • BUTTON1에서 손을 떼면 꺼진다.
• LED2
  • BUTTON2를 누르면 켜진다.
  • BUTTON2에서 손을 떼면 꺼진다.
