Programming Techniques - Module Design & Multiple files
The Benefits of Architecture & Module
- 모듈(Module)이란?
- 관련이 높은 부분을 모아 놓은 것
- 경계가 있고, 외부와 연결할 수 있는 인터페이스가 정의 되어 있는 것
- 구조(Architecture)란?
- 모듈을 연결하여 전체를 구성하는 방법
- 모듈간의 상호 연관 관계를 맺어주는 것
- 추상화의 정도에 따라 계층적인 구조(Layered Architecture)를 갖는 경우가 많음
-
프로그램의 구조를 고민하고 설계하고 모듈로 만들때 얻어질 수 있는 장점
- 구조화되어 읽고 이해할 수 있는 코드
- 모듈단위로 시험할 수 있는 코드
- 기존의 코드를 재사용하여 시간을 단축하고 품질을 향상할 수 있는 코드
- 하나의 프로젝트를 여럿이 함께 진행할 수 있게됨
- 향후 효율적으로 기능을 개선(유지, 보수)해 갈 수 있게됨
-
구조적 설계와 모듈 구현을 위해서 알아야 하는 것들
- 소프트웨어 구조를 그림으로 표현하는 방법
- 여러 파일로 프로그래밍 하는 방법
- C 와 Header 로 구분하는 방법
- 모듈간 인터페이스 하는 방법
- 전처리기를 사용하는 방법
[기초] Using Multiple Files in C/C++
왜 여러 파일을 사용해서 프로그래밍하는 방법을 배워야 하는가?
- 여러명의 엔지니어가 동시에 프로그래밍을 해야하는 상황
- 관련된 코드를 별도의 파일로 관리
- 예를 들어 LCD를 구동하는 코드와 모터를 구동하는 코드를 별도의 파일로 관리
! 이 방법을 알아야 모듈을 만들 수 있다.
Overview of C Program Compilation Process
- 프로그래머가 인식하는 파일은 Header와 C Source 파일들이지만, 실제로는 여러 단계를 거쳐서 최종 실행파일이 만들어 진다.
- 개발의 편의를 위하여 메모리 사용관련 정보를 담고 있는 map 파일과 디버깅 정보를 담고 있는 파일을 만들기도 한다.

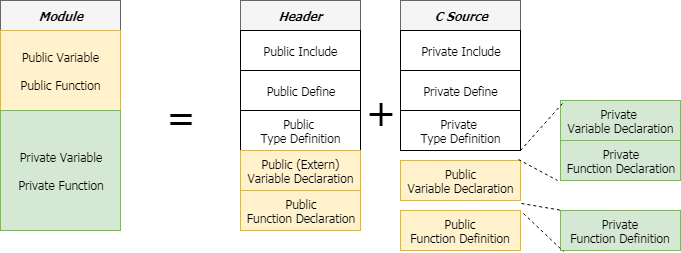

Module Section
- 모듈은 관련된 변수(Variable)와 함수(Function)의 집합
- 모듈 외부에서 보이는 정보는 Public, 모듈 내부에서만 사용되는 정보는 Private
- Header of Module
/******************************************************************************/
/**
* file _TempBasic.h
*
* brief Header file for _TempBasic
*
* version 1.00
* date Feb/18/2010
* warning
* note
* ---------------------------------------------------------------------------
* R E V I S I O N H I S T O R Y
* ---------------------------------------------------------------------------
* Date Version Author Description
* ---------- ------- ------ --------------------------------------------
* 2010-02-18 1.00 - Creation Release
*
*/
/******************************************************************************/
#ifndef TEMPBASIC_H
#define TEMPBASIC_H
/******************************************************************************/
/* Include */
/******************************************************************************/
/******************************************************************************/
/* PUBLIC DEFINITIONS AND MACROS */
/******************************************************************************/
/******************************************************************************/
/* PUBLIC TYPEDEFS AND STRUCTURES */
/******************************************************************************/
/******************************************************************************/
/* PUBLIC VARIABLES */
/******************************************************************************/
//extern int32_t MyCounter;
/******************************************************************************/
/* PUBLIC FUNCTIONS */
/******************************************************************************/
/***************************************************************************/
/**
brief Initialization of the timer for scheduler
param[in] pParam Pointer to the parameters structure.
param[out] pState Pointer to the state structure.
param[in,out] pi32InBuf Pointer to a buffer for storing input signal
return void.
void Sche_InitTimer(const sScheTable_t * pParam,
eScheStatus_t * pState,
int32_t *pi32InBuf);
*/
#endif
/******************************************************************************/
/* EOF */
/******************************************************************************/
- C Source of Module
/******************************************************************************/
/**
* file _TempBasic.c
*
* brief C file for _TempBasic
*
* version 1.00
* date Feb/18/2010
* warning
* note
* ---------------------------------------------------------------------------
* R E V I S I O N H I S T O R Y
* ---------------------------------------------------------------------------
* Date Version Author Description
* ---------- ------- ------ --------------------------------------------
* 2010-02-18 1.00 - Creation Release
*
*/
/******************************************************************************/
/******************************************************************************/
/* HEADER FILES */
/******************************************************************************/
#include "_TempBasic.h"
/******************************************************************************/
/* PRIVATE DEFINITIONS AND MACROS (scope: file) */
/******************************************************************************/
/******************************************************************************/
/* PRIVATE TYPEDEFS AND STRUCTURES (scope: file) */
/******************************************************************************/
/******************************************************************************/
/* PUBLIC VARIABLES */
/******************************************************************************/
//int32_t MyCounter;
/******************************************************************************/
/* PRIVATE VARIABLES */
/******************************************************************************/
//static int32_t MyPrivate;
/******************************************************************************/
/* PRIVATE Function Prototype (scope: file) */
/******************************************************************************/
/******************************************************************************/
/* PRIVATE Function Implementation (scope: file) */
/******************************************************************************/
/******************************************************************************/
/* PUBLIC Function Implementation */
/******************************************************************************/
/*
void Sche_InitTimer(const sScheTable_t * pParam,
eScheStatus_t * pState,
int32_t *pi32InBuf)
{
}
*/
/******************************************************************************/
/* */
/* EOF */
/* */
/******************************************************************************/
Modular Program Example
- 다음의 프로그램을 모듈화 해보도록 하겠습니다.
- src/SevenSegLab 참고
- Example 6.1 과 같이 SevenSeg 를 출력한다. (0~9사이의 값)
- Button1을 누를 때 마다 SevenSeg 의 값이 1씩 증가한다.
- Button2를 누를 때 마다 SevenSeg 의 값이 1씩 감소한다.
graph LR
Button1-->|DIGITAL_IO, P1.14 |XMC
Button2-->|DIGITAL_IO, P1.15 |XMC
XMC-->|BUS_IO, P0.0-0.7|SevenSeg
- 주어진 코드에서 Segment 와 관련된 기능은 Seg.h/.c 모듈로 만든다.
- 주어진 코드에서 Button 과 관련된 기능은 Button.h/.c 모듈로 만든다.
- Main 함수에서는 위의 두 모듈의 기능을 사용하여 무한루프로 반복한다.
graph LR;
CB(CheckButton)
Main(Main)
DS(DisplaySeg)
CB -->|Number| Main
Main -->|SegmentNum| DS
sequenceDiagram
Main ->> Button: Initialize Button
Main ->> Seg: Initialize Seg
loop Every Cycle
Main ->> Button: CheckButton()
activate Button
Button -->> Main: Update Number
deactivate Button
Main ->> Seg: ConvertSeg()
activate Seg
Seg -->> Main: Update SegmentNum
deactivate Seg
Main ->> Seg: DisplaySeg()
activate Seg
Seg -->> Main:
deactivate Seg
activate Main
Main ->> Main: delay()
deactivate Main
end
-
SevenSegLab 프로젝트는
- 1개의 main.c 파일에 위의 기능이 모두 프로그래밍 되어 있다.
- 이제 모듈화를 수행하고자 한다.
- Button 과 과련된 기능과 변수는 Button.h/.c 파일로 옮기고,
- Segment 와 관련된 기능과 변수는 Seg.h/.c 파일로 옮기고자 한다.
- 그렇게 변경되면 main.c 파일에서는 Button.h 파일과 Seg.h 파일을 include 하고 해당 기능을 사용하게 된다.
- 여러분의 이해를 돕기 위하여 Button.h/.c 파일은 수정하여 놓았다.
- 그러면 main.c 파일에 있는 해당 내용은 삭제하고 Button 모듈을 사용하기 위하여 약간수정하여야 한다. (해당 내용을 주석처리해 놓았습니다. 확인하고 삭제하시기 바랍니다.)
[Activity]
- Seg.h/.c 파일을 수정하고 이에 따라 main.c 파일도 수정하여 보아라.
- Debugger 의 Expression 창에 Number, SegmentNum 를 등록하고 프로그램을 실행하여 본다.
- Break하여 Number 와 SegmentNum의 값을 확인한다. 초기값으로 맞게 업데이트 되었는가?
- 다시 실행하여 Button1 과 Button2를 눌러보고 Break 하여 본다. Number 와 SegmentNum 는 예상대로 변경되었는가?
