LabTimer

개요

타이머 모듈을 사용하여 주기적으로 인터럽트를 발생시켜 LED를 제어한다.

목적

• 타이머 관련설정 학습 후 DAVE TIMER APP을 활용한 관련설정 실습
• 타이머 관련 메쏘드를 사용하여 운용방법 학습

학습성과

• DAVE 환경에서 타이머를 설정하고 사용할 수 있다.

선행사항들

• Lecture DigitalIos
• Lecture NVIC

참고자료 및 심화학습

• Lecture Timer

예제에 대한 설명

예제 동작

• 1초 주기로 LED1이 토글된다.

프로그램 구조

DAVE APP

• TIMER

Name	timer module	Timer interval[us]	초기화 후 시작 여부	event
dhTIMER_0	CCU4	1000000	O	time interval

Functions

• ISR_dhTIMER_time_interval
  • dhTIMER_0 time interval 이벤트에 의해 트리거되는 인터럽트 서비스 루틴이다.
  • dhDIGITAL_OUT_0을 토글한다.

준비물과 하드웨어 구성

• XMC4500 Relax Lite Kit-V1
• DAVE v4.3.2

프로그램 작성

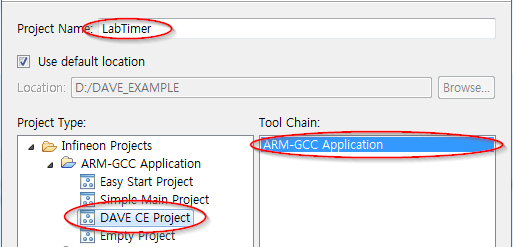

1. 상단의 [File]-[New]-[DAVE Project] 메뉴를 사용하여 DAVE Project를 새로 만든다.

1. 툴바에서 Add New APP 을 사용하여 다음과 같이 TIMER APP을 검색하고 추가한다.

1. TIMER_0의 오른쪽 마우스 메뉴에서 Rename Instance Label 을 선택하여 라벨이름을 dhTIMER_0으로 변경한다.

2. dhTIMER_0을 다음과 같이 설정한다.

1. 툴바에서 Add New APP 을 사용하여 다음과 같이 INTERRUPT APP을 검색하고 추가한다.

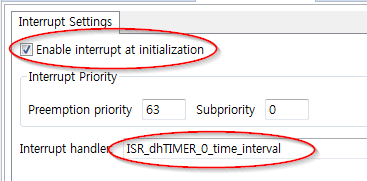

1. INTERRUPT_0을 다음과 같이 설정한다.

1. dhTIMER_0 설정창 우측 하단의 HW Signal Connections 메뉴에서 다음과 같이 설정한다.

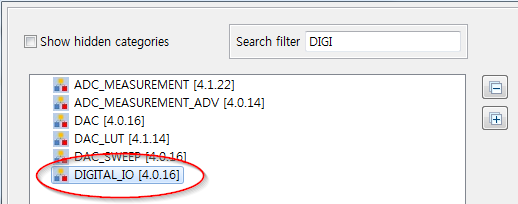

1. 툴바에서 Add New APP 을 사용하여 다음과 같이 DIGITAL_IO APP을 검색하고 추가한다.

1. DIGITAL_IO_0의 오른쪽 마우스 메뉴에서 Rename Instance Label 을 선택하여 라벨이름을 dhDIGITAL_OUT_0으로 변경한다.

1. DIGITAL_OUT_0의 설정을 다음과 같이 변경한다.

1. 툴바에서 Manual Pin Allocator 를 사용하여 핀을 다음과 같이 설정한다.

1. 툴바에서 Generate Code 를 사용하여 APP 설정을 코드에 적용한다.

2. main.c 파일에 다음의 코드를 추가한다.

void ISR_dhTIMER_0_time_interval(void)
{
    DIGITAL_IO_ToggleOutput(&dhDIGITAL_OUT_0);
}

1. 빌드 후 코드를 마이크로컨트롤러에 다운로드한다.

실행결과

• dhTIMER_0의 time_interval 이벤트를 사용하여 1초 주기로 LED1을 토글한다.

추가적인 실험

다음의 기능을 구현 해보자.

• TIMER APP을 사용하여 200ms 주기로 BUTTON1의 상태를 확인한다.
• BUTTON1이 눌러진 상태라면 dhTIMER_0 APP 상태를 확인하고 활성화 상태라면 비활성화 상태로 비활성화 상태라면 활성화 상태로 전환시켜보자.
